Як вибрати частотний перетворювач Delta

Як вибрати перетворювач частоти Delta

У системах автоматичного керування асинхронних електродвигунів з короткозамкненим ротором дуже часто виникають завдання, пов'язані з необхідністю зміни швидкості обертання електродвигунів.
Швидкість обертання асинхронного електродвигуна з короткозамкненим ротором визначається за формулою:
ω = 120 f (1−S) / p

Виходячи з цієї формули ми бачимо, що швидкість можна регулювати: зміною частоти f струму живильної мережі, зміною кількості полюсів р, і зміною значення ковзання S.
В електродвигуні кількість полюсів може бути 2,4,6,8 і так далі, відповідно швидкість буде 3000, 1500, 1000 і 750 об/хв., для одношвидкісних двигунів. Ступеневе регулювання швидкості для багатошвидкісних двигунів. Для двошвидкісних кількість полюсів 4/2, 6/4, 8/6, відповідно швидкість буде 1500/3000 об/хв., 1000/1500 об/хв., 750/1000 об/хв. Для трьохшвидкісних кількість полюсів 6/4/2, 8/6/4, відповідно швидкість буде 1000/1500/3000 об/хв., 750/1000/1500 об/хв. Із збільшенням кількості полюсів у двигуні його потужність зменшується, а масогабаритні показники зростають. Тобто ми отримуємо великий двигун з маленькою потужністю. Приміром, вартість електродвигуна реалізується Компанією Електродвигун 7,5 кВт/750 об/хв. складає 4720 грн., тоді як вартість електродвигуна 7,5 кВт/3000 об/хв. становить 1855 грн. Різниця суттєва.
Ковзанням змінювати швидкість можна тільки в двигунах з фазним ротором, так як для зміни ковзання необхідно вводити додатковий опір в ланцюг ротора. Тобто цей спосіб регулювання швидкості асинхронних електродвигунів з короткозамкненим ротором, які найбільш часто застосовуються в промисловості не підходить.

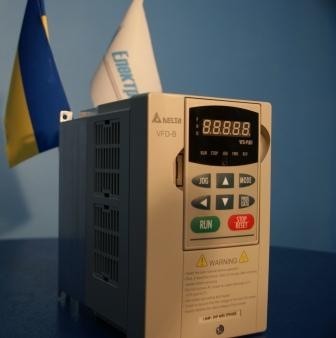

Самий ефективний та економічний метод регулювання швидкості обертання асинхронного електродвигуна з короткозамкненим ротором — це частотне регулювання, яке реалізується з допомогою перетворювача частоти. Приміром, вартість перетворювача частоти Delta VFD075B43A на 7,5 кВт реалізується Компанією Електромотор становить 6040 грн., але в результаті ми отримуємо плавне регулювання швидкості електродвигуна 7,5 кВт/3000 про//хв. в діапазоні від 0 до 3500 об/хв.
Від грамотного підбору перетворювача частоти часто залежить ефективність і ресурс роботи не тільки перетворювача, але і електродвигуна.
Вибрати конкретну модель «частотника» можна за такими параметрами як: потужність електродвигуна, діапазон і плавність зміни швидкості обертання, часу розгону і зупинки, підтримки постійного моменту на валу, часу та режиму роботи двигуна.
При виборі перетворювача частоти Дельта, для роботи в складі з загальнопромисловим асинхронним електродвигуном з короткозамкненим ротором, підбір частотного перетворювача і двигуна робиться по потужності.
В умовах важкого пуску, швидкого розгону або зупинки необхідно підбирати перетворювач частоти Delta на щабель більше, ніж потужність електродвигуна.
Якщо перетворювач частоти Delta буде працювати з електродвигунами спеціального виконання, наприклад електродвигуни високошвидкісні, електродвигуни з електромагнітним гальмом, синхронні, то необхідно враховувати номінальні струми перетворювача і мотора.
У разі, коли виробничий процес вимагає підтримки точного моменту і швидкості електродвигуна, особливо на низьких частотах до 5 Герц використовується векторний метод управління. Він реалізований в таких серіях перетворювачів частоти Delta, як серія VFD-B, VFD-М, VFD-V, VFD-Е за допомогою складних розрахунків в процесорі частотного перетворювача, які відбуваються на основі вхідної інформації про частоту, напругу і струм на виході перетворювача. Так само дивіться таблицю підбору серії перетворювача частоти Дельта в залежності від області застосування.

Вольт-частотний метод U/f регулювання застосовується у випадках, коли навантаження незмінна при одному значенні частоти, на частотах понад 5 Гц. Цей метод застосовується для регулювання швидкості насосів, вентиляторів та інших найпростіших механізмів.
