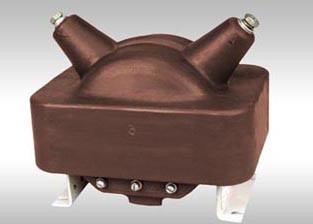

Трансформатор напруги НОЛ.11-6

Однофазний незаземляемый двохобмотувальний трансформатор напруги НОЛ.11-6 призначений для контролю високої напруги в шахтних мережах, а також живлення ланцюгів управління і вимикачів високовольтних комплектних розподільних пристроїв. Трансформатор напруги НОЛ.11-6 встановлюється з вимикачем ВС-6400 в комплектні розподільні пристрої. Підключається трансформатор НОЛ.11-6 в ланцюг змінного струму з частотою 50-60Гц.
Первинна обмотка трансформатора включається на напругу мережі, а до вторинної обмотки, паралельно котушці електровимірювальних приладів, реле підключаються.
У трансформаторах напруги за рахунок зменшення числа витків первинної обмотки передбачають компенсацію похибки напруги і компенсацію кутової похибки за рахунок компенсуючих обмоток.

Призначені для експлуатації в кліматичному виконанні «Про» категорії розміщення 5.
Трансформатори НОЛ.11-6 відповідають всім вимогам ГОСТ 15150.

Умови експлуатації трансформаторів НОЛ.11-6:
– температура навколишнього середовища «О» від -10°С до +45°С;
– навколишнє середовище не містить агресивних домішок, що сприяють руйнуванню металу та ізоляції;
– експлуатація слід проводити при висоті над рівнем моря не більше 1000м;
– встановлюються як на горизонтальній, так і вертикальній площині;
– одноминутное випробувальна напруга промислової частоти — 21кВ.

Трансформатор складається з литого блоку, всередині якого залиті стрічковий З-образний магнітопровід і обмотки.

Гранична потужність поза межами класу точності) складає 500ВА. За спеціальним замовленням для АСКОЕ трансформатори виготовляються з однаковою номінальною потужністю і класом точності. Для вимірювання фазних напруг у трифазних мережах можна встановлювати два однофазних двообмоткових трансформаторів серії НОЛ.11-06, з'єднаних у відкритий трикутник.
При перевищенні навантаження на вторинній обмотці вище номінальної потужності трансформатора необхідно встановлювати другий трансформатор напруги і підключати частина пристроїв до нього.

Трансформатор напруги НОЛ.11-6 застосовується для заміни старих трансформаторів НОМ-6 і НОМ-10.
Швидка доставка по всій території України. Кваліфікований персонал надасть підтримку з питань придбання трансформаторів напруги НОЛ.11-6. Звертайтеся в компанію «Електромотор" за телефоном (044) 519-18-20.
