Трансформатор однофазний сухий серії ОСМ1
Трансформатор однофазний сухий серії ОСМ1 — трансформатор напруги багатоцільового призначення. Використовується для потреб місцевого освітлення, також для живлення ланцюгів автоматики і сигналізації.
Трансформатори ОСМ виготовляються на напруги потужністю від 0,04 до 20 кВА. Напруга первинної обмотки від 115 до 660кВ, напруга вторинних обмоток від 0 до 260В. За технічними даними замовника можливе виготовлення з будь-якими поєднаннями напруги до 0,66 кВ.
Трансформатори ОСМ призначені для експлуатації в кліматичному виконанні з помірним кліматом «У», категорії розміщення «3». Виготовляються згідно ГОСТ 15150, ГОСТ 19294. Всі електричні параметри і габаритні розміри трансформаторів ОСМ однакові для різних кліматичних виконань і відрізняються тільки захисними покриттями. Під замовлення виготовляють трансформатори для усекліматичного виконання «У» у захисному кожусі з ручками для перенесення.
Умови експлуатації:
— трансформатори потужністю до 1кВа встановлюються як на горизонтальній, так і вертикальній площині; потужністю більше 1 кВА – тільки на горизонтальній площині.
— граничні відхилення напруги на первинній обмотці до ±6% від номінального;
— допускається підвищення напруги живлення на 10% від номінального напруги первинної обмотки, але при цьому потужність на виході трансформатора не повинна перевищувати номінальну потужність;
— призначені для експлуатації в закритих приміщеннях;
-температура навколишнього середовища від -25°С до +60°С;
— експлуатація слід проводити при висоті над рівнем моря 1000м; з кожним підвищенням висоти над рівнем моря на 500м потужність знижується на 2,5%.
ККД трансформаторів серії ОСМ становить не менш 91,2%

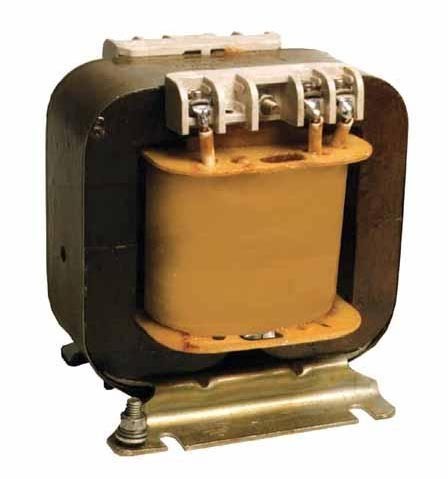

Катушечный трансформатор ОСМ виконують на литому магнітопроводі з електротехнічної сталі, який кріпиться до каркасу конструкції за допомогою фланця. Котушки трансформатора виконують з мідного дроту з теплостійкою ізоляції. Трансформатори ОСМ просочують електроізоляційним лаком в спеціальній вакуумній установці. Болтові контактні затиски трансформаторів розташовуються на пластмасових колодках.
Всі трансформатори ОСМ відповідають вимогам по високій стійкості до перенапруження мережі та зміни частоти, а також проходять перевірку випробувальним напругою 3500В.
