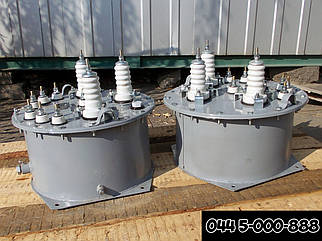

Вимірювальні трансформатори напруги НАМИ, НТМИ -масляні

Вимірювальні трансформатори напруги НАМИ, НТМИ

Вимірювальні трансформатори напруги НАМИ, НТМИ

Вимірювальні трансформатори напруги

Призначення перетворювачів напруги вимірювальної потужності - зниження високовольтного напруги, що подається при встановленні змінної потужності пристроїв, реле і автоматичних трансформаторів.

Трансформатор напруги часто застосовується в високовольтної електроустановці, безпосередньо впливає на надійність вимірювань, на надійність релейних захистів і автоматичну захист від екстрених ситуацій. Втім, виготовлення і застосування такої апаратури практично не можна, особливо при рівній і не менше 35 кВ напрузі.

При використанні трансформатора для вимірювання високої напруги з'являються можливості вимірювання високої напруги за допомогою будь-якого стандартного вимірювального приладу, розширеного межі вимірювання або обмотки реле, що включаються через реле.

Трансформатор також забезпечує високий рівень надійності при обслуговуванні приладів вимірювання і регулюючих приладів, охороняє їх від високовольтних перенапруг.

При этом использование трансформаторов напряжения высоковольтных станций характеризуется повышение точности измерений электрической мощности, точностью измерения электрической энергии, устойчивостью действий релейных систем и автоматизацией оборудования просив аварийных ситуаций.



Составные части измерительного трансформатора напряжения



Принцип работы трансформатора измерения аналогичен силовым понижениям трансформатора измерения. У складі трансформатора виміру:



·         Сталеві сердечники з листової сталі електротехнічного призначення

·         Первинна обмотка

·         Один або два вторинних обмоток



Ці пристрої являють собою конструкцію силових трансформаторів. Первичные и вторичные колебания здесь объединяются магнитными цепочками, изготовленными из специального материала. Оптимальным режимом работы регулятора напряжения является режим «холостой передачи».



Применение измерительного трансформатора напряжения

Измерительный трансформатор напряжения применяется в переменной точке напряжения 380В или выше, чтобы питать обмотки напряжения измерительного прибора и защитные реле, расширять пределы измерения прибора, изолировать его и приборы от высоких первичных напряжений.

Трансформатор снижает напряжение первичной обмотки до 100 В или 1003 В при включении ВН обмотки между фазой и землей, что позволяет унифицировать конструкцию измерительных приборов и измерительных приборов. А шкалы приборов ранжируются по коэффициенту преобразований в зависимости от измеряемого первичного напряжения. Такие приборы и устройства имеют простую конструкцию, дешевую, надежную, могут обладать высокими точными измерениями.

Включение приборов и реле с напряжением трансформатора обеспечивает надежную их эксплуатацию и дает возможность установки их на значительном расстоянии от высоковольтной цепи.

В зависимости от принципа выполнения, схемы включения и особенностей работы напряжения трансформатора ничем не отличаются от напряжения трансформатора силового понижения. Они представляют собой стальные сердечники, изготовленные из листовой электротехнической пластины, первичной обмотки и одной или двух вторичной обмотки.
