Свердловинний насос Pedrollo 6SR12/28-PD 15

Свердловинний насос Pedrollo 6SR12/28-PD 15 - старша і найпотужніша модель промислової серії від італійського бренду. Насос занурювальний, встановлюється всередині свердловини. Розрахований на перекачування чистої води і води з невеликою кількістю домішок піску (до 100 г/м3).

Літерна розшифровка найменування насоса:

• 6 - діаметр корпусу насоса в дюймах,
• SR - серія виробництва,
• 12 - продуктивність (м3/год) при максимальному ККД,
• 28 - кількість ступенів,
• PD - наявність двигуна Pedrollo в комплекті поставки.

Базові характеристики моделі Pedrollo 6SR12/28-PD 15

• Найпотужніший двигун в серії 6SR (15 кВт).
• Підстава корпусу виконане з міцного сплаву нержавіючої сталі.
• Діаметр патрубка для виведення води становить 3 дюйми.
• Працює від трифазної електричної мережі змінного струму з робочою напругою 380 Вольт.

Застосування моделі Pedrollo 6SR12/28-PD 15

Насос може використовуватися для організації водопостачання для житлових комплексах разом з системами підвищення тиску, системами іригації, а так само на промислових підприємствах, у сільському господарстві, для гасіння загорянь і пожеж. При максимальній продуктивності праці (19.8 м3/год), напір складе 112 метрів. Максимальна величина напору, яку може забезпечити насос, досягає 390 метрів.

Відео

Вимоги по установці і монтажу насоса Pedrollo 6SR12/28-PD 15

У більшості випадків установку насоса роблять у вертикальному положенні, хоча допускається і горизонтальна установка (з дотриманням обмежень). Насос занурювальний, встановлюється в свердловині діаметром не менше 15 див. Максимальна глибина занурення насоса може досягати 100 метрів.

Базові технічні характеристики моделі Pedrollo 6SR12/28-PD 15 і графік напору продуктивності на основі каталожних даних

1. Q - подача (продуктивність);
2. HS - глибина всмоктування.
3. H - загальний манометричний тиск;

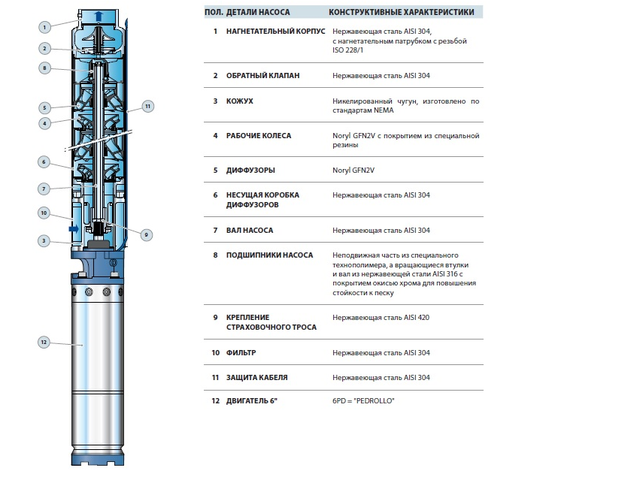

Схема конструкції насосів серії 6SR

На малюнку нижче наведена схема конструкції насоса з детальним описом матеріалу виготовлення кожної деталі:

Модельний ряд включає в себе 7 насосів:

Модельний ряд 6SR

№	Модель	Потужність, кВт	Напір в метрах
1	Pedrollo 6SR12/8-PD 4	4	111
2	Pedrollo 6SR12/11-PD 5.5	5.5	153
3	Pedrollo 6SR12/15-PD 7.5	7.5	208
4	Pedrollo 6SR12/18-PD 9.2	9.2	250
5	Pedrollo 6SR12/21-PD 11	11	292
6	Pedrollo 6SR12/25-PD 13	13	349
7	Pedrollo 6SR12/28-PD 15	15	390



Габаритні і приєднувальні розміри моделей серії 6SR від Pedrollo.

Таблиця з габаритними розмірами, вагою і діаметром патрубків всіх насосів серії:
