Свердловинний насос Pedrollo 6SR36/13-PD 13

Свердловинний насос Pedrollo 6SR36/13-PD 13 відноситься до промислової серії модель від італійського бренду. Конструкція насоса дозволяє йому перекачувати чисту воду та воду з домішкою піску, за умови, що її концентрація не перевищує 100 г/м3.

Розшифровка схеми найменування всіх насосів серії SR:

Базові характеристики моделі Pedrollo 6SR36/13-PD 13

• Корпус насоса повністю виконаний з міцної нержавіючої сталі.
• Діаметр вихідного патрубка становить 3 дюйми.
• Потужність двигуна в номінальному режимі - 13 кВт.
• Необхідно підключення до трифазної електричної мережі (380 Вольт, 50 Гц).

Застосування моделі Pedrollo 6SR36/13-PD 13

Найчастіше насос використовується з метою організації водопостачання для житлових комплексів, адміністративних будівель, а так само для різних підприємств. Разом з гідроакумулятором, насос може застосовуватися для іригації, розподілу води, а так само для підвищення напірного тиску в існуючих системах водопостачання. Продуктивність насоса при максимальному ККД роботи досягає 36 м3/годину (48 м3/год - максимальна).

Відео

Вимоги по установці і монтажу насоса Pedrollo 6SR36/13-PD 13

Електричний насос найчастіше встановлюється всередині свердловин діаметром більше 6 дюймів, але так само може використовуватися і в резервуарах, глибоких криницях та відкритих водоймах. Опускання насоса в свердловину проводитися за допомогою напірної труби, насос необхідно повністю занурити під воду на глибину до 100 метрів, але не менше 50 см від дзеркала води. Після опускання на глибину, насос необхідно закріпити в нерухомому положенні за допомогою сталевого троса, для цього в корпусі насоса є спеціальні вушка.

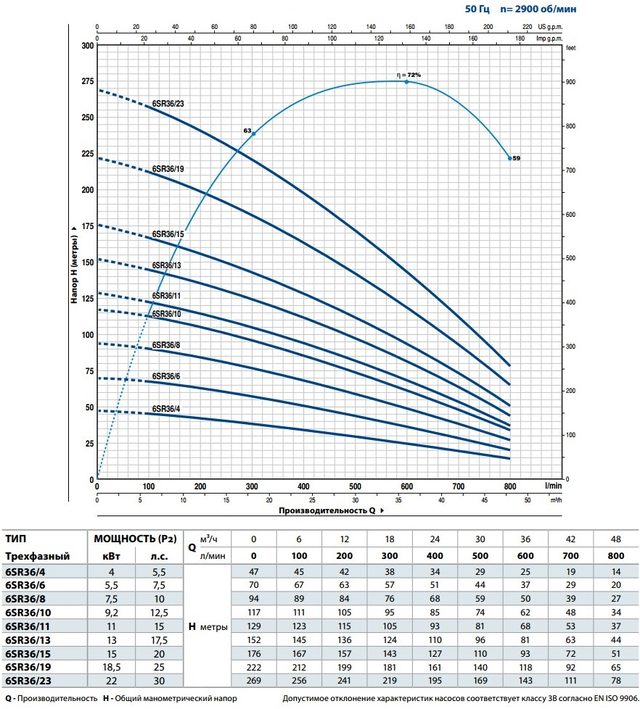

Базові технічні характеристики моделі Pedrollo 6SR36/13-PD 13 і графік напору продуктивності на основі каталожних даних

1. Q - подача (продуктивність);
2. HS - глибина всмоктування.
3. H - загальний манометричний тиск;

Схема конструкції насосів серії 6SR36

Детальна конструкція насоса з описом всіх комплектуючих:

Модельний ряд включає в себе 8 насосів:

Модельний ряд 6SR36

№	Модель	Потужність, кВт	Напір в метрах
1	Pedrollo 6SR36/4-PD 4	4	47
2	Pedrollo 6SR36/8-PD 7.5	7.5	94
3	Pedrollo 6SR36/10-PD 9.2	9.2	117
4	Pedrollo 6SR36/11-PD 11	11	129
5	Pedrollo 6SR36/13-PD 13	13	152
6	Pedrollo 6SR36/15-PD 15	15	176
7	Pedrollo 6SR36/19-PD 18.5	18.5	222
8	Pedrollo 6SR36/23-PD 22	22	269



Габаритні і приєднувальні розміри моделей серії 6SR36 від Pedrollo.

Інформацію про діаметр патрубків, габаритні розміри і вага насосів серії можна отримати в таблиці нижче:
