Свердловинний насос Pedrollo 4SR4/15 F-PD

Свердловинний насос Pedrollo 4SR4/15 F-PD - продуктивне обладнання італійського виробництва, модель розрахована насамперед на промислове використання. Насос розрахований на перекачування чистої води і води з незначною кількістю домішок піску (не більше 150 г/м3).

Базові характеристики моделі Pedrollo 4SR4/15 F-PD

• Джерелом живлення служить трифазна електрична мережа (380 Вольт, 50 Гц).
• Встановлено маслонаполненный електричний двигун з номінальною потужністю до 1500 Вт.
• Температура перекачується рідини не повинна перевищувати +35 градусів за Цельсієм.
• Корпус насоса має циліндричну форму, зроблений з нержавіючої сталі.

Застосування моделі Pedrollo 4SR4/15 F-PD

Насоси даної серії найчастіше використовуються в промисловості, але можуть також застосовуватися так само в побуті і в комунальному господарстві. При використанні насоса разом з гідроакумулятором, він може використовуватися для підвищення тиску в системі водопостачання, для іригації і розподілу води. Але найчастіше насос використовується для водопостачання чистою водою різних об'єктів: підприємств, житлових приміщень та адміністративних будівель.

Відео

Вимоги по установці і монтажу насоса Pedrollo 4SR4/15 F-PD

Насос погружного типу, може встановлюватися всередині свердловин, колодязів, відкритих водоймах і в резервуарах. Діаметр корпусу насоса складає 4 дюйма, тому він може встановлюватися всередині свердловин діаметром більше ніж 4 дюйма. Установка насоса проводитися у вертикальному положенні, для горизонтальної установки необхідно дотримуватися певні обмеження. Насос повністю занурюється у воду на глибину не менше 50 см, але не більш 100 метрів і не менше ніж за один метр від дна свердловини.

Базові технічні характеристики моделі Pedrollo 4SR4/15 F-PD і графік напору продуктивності на основі каталожних даних

1. Q - подача (продуктивність);
2. HS - глибина всмоктування.
3. H - загальний манометричний тиск;

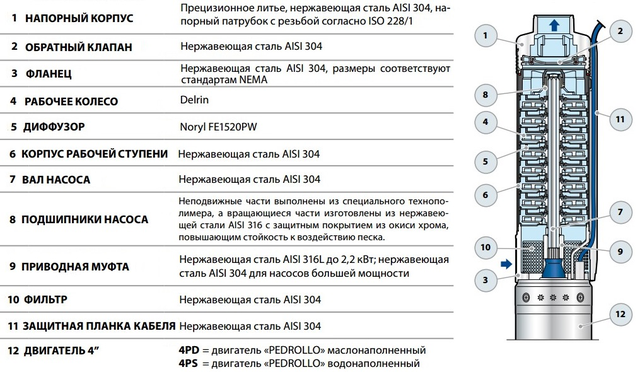

Схема конструкції насосів серії 4SR4

Детальна схема конструкції з описом матеріалу виробництва всіх окремих деталей:

Модельний ряд включає в себе 6 насосів:

Модельний ряд 4SR4

№	Модель	Потужність, кВт	Напір в метрах
1	Pedrollo 4SR4/8 F-PD	0.75	64
2	Pedrollo 4SR4/12 F-PD	1.1	96
3	Pedrollo 4SR4/15 F-PD	1.5	120
4	Pedrollo 4SR4/22 F-PD	2.2	176
5	Pedrollo 4SR4/30 F-PD	3	240
6	Pedrollo 4SR4/40 F-PD	4	320

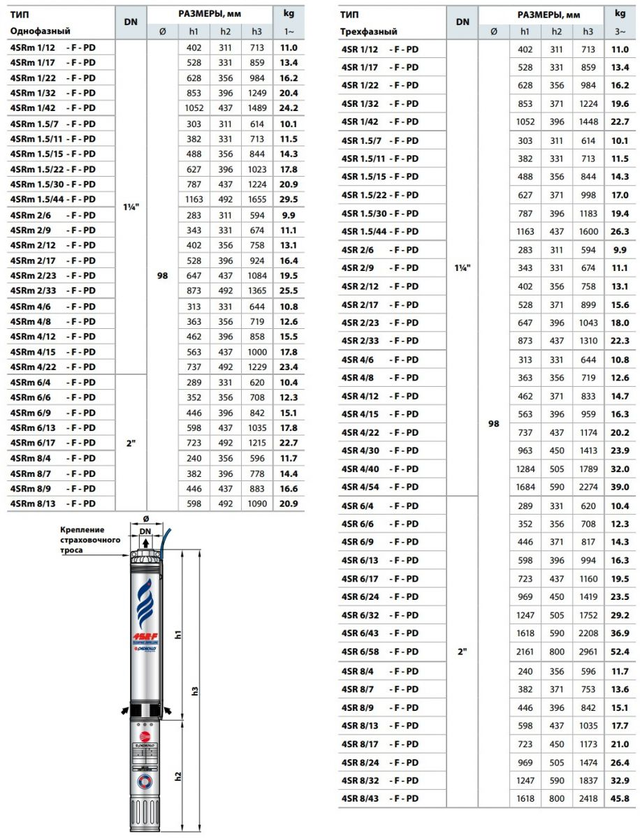

Габаритні і приєднувальні розміри моделей серії 4SR4 від Pedrollo.

У таблиці нижче ви можете отримати інформацію про габаритних розмірах, вазі і діаметрі патрубків всіх насосів серії:
