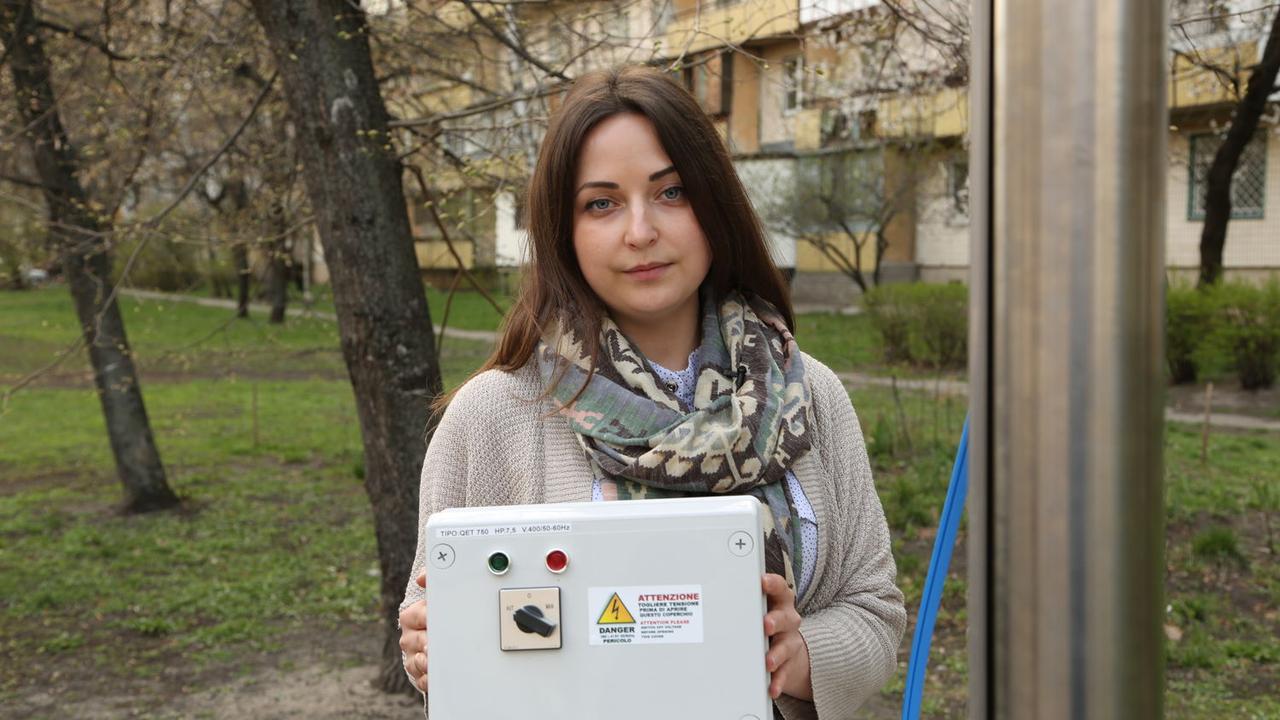

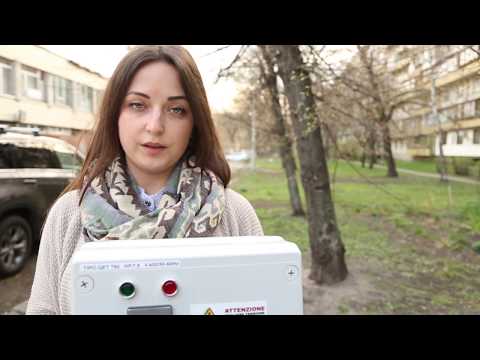

Пульт керування Pedrollo QET 1000 — великий опис

Pedrollo QET 1000 — електричний пульт керування, призначений для запуску, зупинки та захисту трифазних занурювальних насосів. Модель розрахована на спільну роботу з насосним обладнанням потужністю до 7,5 кВт (10 л. с.) і застосовується в системах водопостачання, зрошення, наповнення резервуарів, подавання води зі свердловин та інших установлень, де необхідне надійне керування й додатковий захист електродвигуна.

Пульт розроблений для занурювальних свердловинних насосів діаметром 3, 4 і 6 дюймів, що працюють від трифазної мережі. Він може використовуватися як у побутових системах підвищеної потужності, так і на комерційних, сільськогосподарських або невеликих промислових об'єктах. Пристрій об'єднує в одному корпусі комутаційні та захисні компоненти, завдяки чому монтаж насосної системи стає акуратнішим, безпечнішим і зручнішим для подальшого обслуговування.

Призначення Pedrollo QET 1000

Головне завдання пульта — забезпечити правильне ввімкнення трифазного насоса та захистити його двигун від небезпечних режимів роботи. Під час використання потужного свердловинного насоса звичайного вимикача недостатньо: електричний двигун необхідно під'єднувати через відповідну апаратуру, розраховану на його робочий і пусковий струм.

Pedrollo QET 1000 приймає керівний сигнал і виконує комутацію силового ланцюга насоса. Це дає змогу уникнути безпосереднього проходження повного робочого струму через контакти поплавцевого вимикача, реле тиску або іншого зовнішнього пристрою автоматики. Унаслідок цього підвищується надійність системи, а елементи керування працюють у безпечнішому режимі.

Пульт підходить для організації водопостачання:

• приватних будинків і великих котеджів;
• готелів, баз відпочинку та житлових комплексів;
• фермерських і тваринних господарств;
• теплиць і зрошувальних установок;
• виробничих об'єктів;
• систем наповнення накопичувальних ємностей;
• водонапірних веж;
• свердловинних водозаборів;
• систем поливання садів і сільськогосподарських ділянок.

Робота в ручному та автоматичному режимі

Однією з важливих переваг Pedrollo QET 1000 є можливість вибору режиму керування. У ручному режимі оператор самостійно вмикає і вимикає насос. Такий варіант зручний під час перевірки обладнання, проведення технічного обслуговування, першого запуску або тимчасового подавання води.

Автоматичний режим дає змогу керувати насосом за допомогою під'єднаного зовнішнього пристрою. Залежно від схеми водопостачання це може бути реле тиску, поплавцевий вимикач, датчик рівня або інший сумісний керівний контакт.

Наприклад, у системі з гідроакумулятором насос може запускатися у разі зниження тиску та зупинятися після досягнення встановленого значення. Під час наповнення резервуара поплавцевий вимикач надає команду на запуск за низького рівня води та вимикає насос після заповнення ємності. Завдяки цьому обладнання може працювати без постійного контролю з боку користувача.

Треба враховувати, що можливості захисту від сухого ходу залежать від загальної схеми та під'єднаної автоматики. Для контролю наявності води необхідно передбачити відповідний датчик, поплавець або окремий захисний пристрій.

Захист електродвигуна

Потужний занурювальний насос є дорогим обладнанням, тому його не можна під'єднувати без правильно підібраного електричного захисту. Pedrollo QET 1000 допомагає знизити ймовірність пошкодження двигуна під час перевантаження та ненормального збільшення споживаного струму.

Перевантаження може виникати з різних причин: заклинювання робочих коліс, потрапляння сторонніх частинок, робота насоса за межами допустимого діапазону, зниження напруги, пошкодження кабелю або механічна несправність обладнання. Якщо двигун тривалий час споживає струм вище за норму, його обмотки перегріваються, ізоляція поступово руйнується, а термін експлуатації насоса скорочується.

Встановлена всередині пульта захисно-комутаційна апаратура контролює роботу силового ланцюга та у разі виникнення небезпечного режиму вимикає насос. Для коректного захисту параметри мають бути правильно налаштовані під номінальний струм під'єднаного двигуна. Настрійка та під'єднання має виконувати кваліфікований електрик.

Міцний захищений корпус

Компоненти керування розміщені всередині закритого корпусу зі ступенем захисту IP55. Таке виготовлення допомагає зберігати внутрішню апаратуру від пилу та водяних струменів. Пульт підходить для встановлення в технічних приміщеннях, насосних станціях, господарських будівлях та інших місцях, де можливий підвищений вміст пилу або періодичне потрапляння вологи.

Водночас IP55 не означає, що пристрій можна занурювати у воду або постійно експлуатувати під сильним дощем. Для зовнішнього монтажу бажано придивитися додаткову навіс або захищену шафу. Місце встановлення має мати нормальну вентиляцію й залишатися доступним для огляду та обслуговування.

Допустима температура довкілля для серії QET становить от –5 до +40 °C. Тому пульт не треба розміщувати поруч із нагрівальним обладнанням, під прямими сонячними променями або в місцях, де температура може вийти за встановлений виробником діапазон.

Переваги Pedrollo QET 1000

Пульт створювався спеціально для керування трифазними свердловинними насосами, тому його характеристики узгоджені з вимогами відповідного обладнання Pedrollo. Користувачеві не потрібно самостійно збирати силову шафу з окремих контакторів, перемикачів і елементів захисту.

Основні переваги моделі:

• розрахований на трифазні насоси потужністю до 7,5 кВт;
• підтримує ручний та автоматичний режими;
• дає змогу під'єднати реле тиску, поплавець або інший керівний контакт;
• захищає двигун від небезпечного навантаження;
• зменшує навантаження на контакти зовнішньої автоматики;
• забезпечує централізоване керування насосом;
• має міцний корпус зі ступенем захисту IP55;
• підходить для побутових, сільськогосподарських і комерційних об'єктів;
• спрощує обслуговування насосного встановлення;
• забезпечує акуратне й безпечне під'єднання силового обладнання.

Основні характеристики

• Виробник: Pedrollo;
• Модель: QET 1000;
• Тип обладнання: електричний пульт керування;
• Призначення: трифазні заглибні свердловинні насоси;
• Сумісні типорозміри насосів: 3″, 4″ и 6″;
• Потужність електродвигуна: 7,5 кВт;
• Потужність у кінських силах: 10 л. с.;
• Номінальний струм: 21,5 А;
• Живлення: трифазна мережа 400 В ±10%;
• Частота сети: 50 Гц;
• Режими керування: ручний та автоматичний;
• Можливість під'єднання зовнішньої автоматики: передбачена;
• Ступінь захисту корпусу: IP55;
• Температура експлуатації: от –5 до +40 °C.

Особливості під'єднання

Pedrollo QET 1000 має під'єднуватися до справної трифазної мережі з обов'язковим захисним заземленням. Перед монтажем необхідно перевірити відповідність потужності насоса, номінального струму двигуна та параметрів пульта. Модель розрахована на двигун потужністю 7,5 кВт, тому використання з обладнанням іншої потужності вимагає окремої перевірки сумісності.

Особливу увагу необхідно приділити правильному чергуванню фаз. Якщо після під'єднання робочі характеристики насоса помітно нижчі за очікувані, необхідно перевірити напрямок обертання двигуна. Неправильний напрямок може призвести до зниження натиску та продуктивності.

Переріз силового кабелю підбирається з урахуванням потужності двигуна, довжини лінії, способу прокладання та допустимого падіння напруги. Для глибокої свердловини або віддаленої насосної станції потрібно особливо ретельно розраховувати кабель, оскільки недостатній переріз викликає просадку напруги та перегрівання провідників.

Також рекомендується передбачити зовнішній захист живильної лінії, коректне заземлення і, за потреби, захист від стрибків напруги. Всі роботи мають виконуватися у разі повністю вимкненого електроживлення фахівцем, що має допуск до роботи з трифазними електропристроями.

Кому підійде Pedrollo QET 1000

Модель стане придатним вибором для власників трифазного свердловинного насоса потужністю 7,5 кВт, яким потрібен готовий пристрій для керування й захисту двигуна. Пульт особливо корисний у системах, де насос має регулярно вмикатися автоматично — за тиском, рівнем води або сигналом іншого керівного обладнання.

Pedrollo QET 1000 можна використовувати в складі потужної автономної системи водопостачання, на фермі, в готелі, на виробництві, у системі поливу або на об'єкті з великою витратою води. Він допомагає зробити експлуатацію насоса зручнішою, знижує ризик пошкодження електродвигуна та забезпечує зрозуміле централізоване керування.

Пульт керування Pedrollo QET 1000 — це практичне рішення для безпечної експлуатації потужного трифазного заглибного насоса. Надійна комутація, автоматичний і ручний режими, захист від перевантаження та корпус IP55 роблять модель підхожою для відповідальних систем водопостачання. У разі правильного підбору, професійного монтажу та регулярного технічного контролю пристрій допомагає продовжити термін експлуатації насосного обладнання та забезпечити стабільне подавання води.
