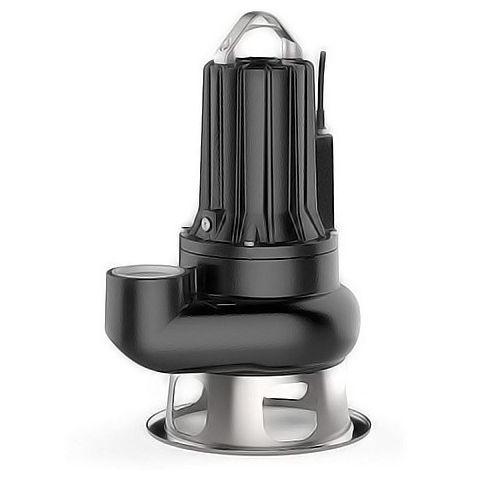

Дренажно-фекальний насос Pedrollo MC 40/70

Дренажно-фекальний насос Pedrollo MC 40/70 використовується для перекачування сильнозабрудненого стічної води, фекальних рідин, а так же суміші води з брудом. Важливою особливістю насоса є його двоканальне робоче колесо, воно виконано по технології прецизійного лиття і виготовляється з нержавіючої сталі AISI 304.

Базові характеристики моделі Pedrollo MC 40/70

• Встановлений асинхронний електричний двигун з номінальною потужністю 3000 Вт.
• Гідростатичний напір може становити від 4 до 17 метрів в залежності від поточної продуктивності.
• Харчування насоса здійснюється від трифазної електричної мережі з робочою напругою 380 Вольт (частота - 50 Гц).
• Вихідний патрубок зроблений з чавунного сплаву, має різьбову конструкцію.

Застосування моделі Pedrollo MC 40/70

Насос рекомендується використовувати для відведення побутових стічних і каналізаційних вод, виведення фекальних рідин і відкачування води, перемішаної з брудом. Найчастіше подібне обладнання використовується на промислових підприємствах, в приватних і багатоквартирних будинках, гаражах, у підземних парковках, а так само на мийках.

Відео

Вимоги по установці і монтажу насоса Pedrollo MC 40/70

Перед установкою насоса необхідно попередньо змонтувати напірну трубу, після цього насос повністю поміщають під воду на глибину не менше 430 мм, але не глибше 10 метрів нижче рівня води. Насос виробляє забір рідини за допомогою отвори на корпусі, для її виведення і підключення напірної труби використовується патрубок діаметром 3 дюйми.

Базові технічні характеристики моделі Pedrollo MC 30/70 і графік напору продуктивності на основі каталожних даних

1. Q - подача (продуктивність);
2. HS - глибина всмоктування.
3. H - загальний манометричний тиск;

Схема конструкції насосів серії MC

Інформація про всіх окремих комплектуючих, матеріалі їх виробництва і схема конструкції насоса представлена нижче:

Модельний ряд включає в себе 6 насосів:

Модельний ряд MC

№	Модель	Потужність, кВт	Напір в метрах
1	Pedrollo MC 15/50	1.1	16
2	Pedrollo MC 20/50	1.5	18
3	Pedrollo MC 30/50	2.2	24
4	Pedrollo MC 40/50	3	25
5	Pedrollo MC 30/70	2.2	13
6	Pedrollo MC 40/70	3	17



Габаритні і приєднувальні розміри моделей серії MC.

В таблиці нижче представлена інформація про діаметр патрубків, маси і габаритних розмірах всіх насосів серії:
