Як правильно Вибрати консольний насос КМ або До

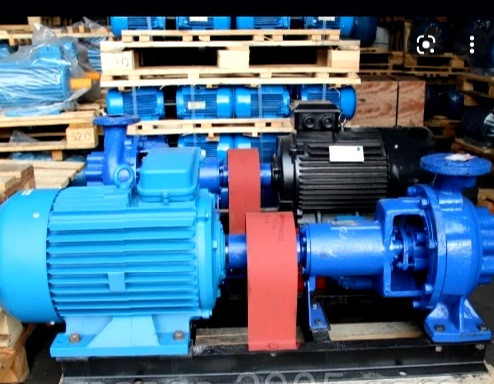

Дуже популярним пристроєм для перекачування чисто води в холодному або теплому стані є надійний і якісний консольний насос. У складі рідких середовищ, перекачуваних насосами даного типу, може міститися невелика кількість нерозчинних твердих включень (менше 0,1%), але розмір часток цих включень повинен бути менше 0,2 мм. Консольні насоси мають ККД від 60 до 80%, це залежить від моделі і потужності двигуна, що використовується.

Також, в залежності від моделі, цей тип насоса може мати сальникове або торцеве ущільнення (вважається більш якісним). У першому ж випадку пристрої здатні працювати з рідкими середовищами, з температурою яка коливається від 0 до 85 °, у другому випадку температура використовуваної води може досягати 105 °. Насоси цього типу в силу конструктивних особливостей не можуть використовуватися для обладнання взрывоопасной и пожарной промисловості, а також для перекачування легкозаймистих рідин.

Особливості конструкції

З метою перекачування води найбільш поширеним типом консольних відцентрових насосів є тип К. Особливістю конструкції, яка відрізняє насоси типу К, є наявність спеціальної зрівняльної камери, яка дозволяє уникнути витоків, які можуть виникнути при значенні рідини тиск, створюваний насосом, перевищує нормативні показники.

Захист від внутрішніх і зовнішніх протікання через корпус пристрою забезпечують передні і задні ущільнювальні елементи, які встановлені в кожному насосі типу К. Змінна захисна втулка є частиною конструкції цих радіальних насосів. Його використання знижує зношування вала, на якому встановлено колесо пристрою.

У відео ви зможете більш детально побачити якість Українських консольних насосів

Як правильно вибрати консольний насос

Щоб консольний насос був ефективним для перекачування рідких середовищ, він повинен бути правильно обраний у відповідності з властивостями трубопровідної системи, для якої призначено пристрій. Для цього зверніться до спеціальних каталогах, в яких міститься перелік насосів сучасної промисловості, опис їх конструкції і технічні характеристики перерахованих пристроїв. Крім того, в таких каталогах є креслення насосних систем, на яких вказані всі розміри цих пристроїв.

Вибір моделі електронасоса з каталогу здійснюється на етапі проектування водопроводу. Щоб більш точно підібрати модель консольного відцентрового насоса для оснащення конкретного трубопроводу, необхідно уточнювати технічні характеристики того або іншого пристрою у виробників.

Розглянемо особливості вибору консольного насоса з точки зору типу К. Спочатку підбираються габарити насоса, які будуть виходити з максимальної витрати рідини, який має забезпечувати такий пристрій. Перед вибором насоса з необхідними характеристиками складається схема залежності напору від його витрати. Підбір конкретної моделі насоса здійснюється спочатку за його габаритам, потім проводиться більш точний підбір пристрою за графіком. Виходячи з необхідних технічних параметрів насоса і графіка підбирається модель з певним діаметром робочого колеса. Зверніть увагу, що крива тиску-витрати вибраного насоса повинна проходити через цю точку на графіку або вище неї.

Основною вимогою при виборі насоса консольного типу є відповідність кавітаційних характеристик цього пристрою параметрами конструкції трубопроводу.

Найважливіший параметр обраної консольної насосної установки - потужність двигуна.
