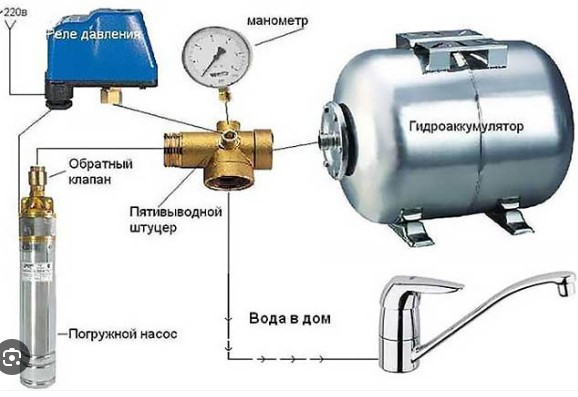

Схема підключення свердловинного насоса

Схема підключення свердловинного насоса

Свердловинний насос є незамінним пристроєм для забезпечення водопостачання з глибоких свердловин. Правильна схема підключення насоса гарантує його ефективну роботу, знижує ризик поломок і забезпечує стабільний тиск води. У цій статті ми розглянемо детальну схему підключення свердловинного насоса, необхідні матеріали та кроки монтажу. Купить только у нас - https://elektromotor.com.ua/g21337096-skvazhinnye-nasosy

Основні елементи системи

Перед початком монтажу необхідно ознайомитися з основними компонентами, які будуть використовуватися у системі:

  1. Свердловинний насос - основний елемент для підйому води з свердловини.
  2. Обратний клапан - запобігає зворотному току води.
  3. Гідроакумулятор - накопичувальний бак, який компенсує гідроудари і підтримує стабільний тиск.
  4. Манометр - прилад для вимірювання тиску води.
  5. Реле тиску - автоматичний вимикач, який контролює тиск у системі.
  6. Фільтри - захищають систему від забруднень.
  7. Розподільча коробка - забезпечує електроживлення насоса.
  8. Автоматичний вимикач - захищає насос від перевантажень.
  9. Труби і шланги - для підключення насоса до системи водопостачання.

Підготовка до монтажу

Вибір насоса

Вибір відповідного насоса залежить від декількох факторів:

  • Глибина свердловини: насос повинен піднімати воду з необхідної глибини.
  • Продуктивність: обирайте насос з достатньою потужністю для вашого водоспоживання.
  • Напір: визначає висоту, на яку насос може підняти воду.

Підготовка свердловини

Перед монтажем переконайтеся, що свердловина очищена від піску і забруднень. Проведіть замір глибини та рівня води.

Монтаж свердловинного насоса

Необхідні інструменти та матеріали

Для монтажу вам знадобляться:

  • Свердловинний насос.
  • Обратний клапан.
  • Гнучкий водопідйомний шланг або труба.
  • Кабель електроживлення.
  • Трос з нержавіючої сталі або нейлоновий трос.
  • Оголовок свердловини.
  • Гідроакумулятор.
  • Манометр.
  • Реле тиску.
  • Переходники і фітинги.

Етапи монтажу

  1. Підключення обратного клапана: встановіть обратний клапан на вихід насоса для запобігання зворотному току води.
  2. Кріплення троса: прив'яжіть трос до насоса для забезпечення вертикального положення у свердловині.
  3. Підключення шланга або труби: з'єднайте насос з водопідйомним шлангом або трубою.
  4. Установка електричного кабелю: підключіть кабель до насоса, захистивши його від пошкоджень.
  5. Перевірка системи: перед опусканням насоса у свердловину перевірте герметичність і правильність з'єднань.
  6. Опускання насоса у свердловину: повільно опустіть насос у свердловину, підтримуючи його тросом і водопідйомним шлангом.
  7. Монтаж оголовка свердловини: встановіть оголовок на обсадну трубу і закріпіть водопідйомний шланг, трос і кабель.

Схема електричного підключення

Правильне електричне підключення насоса забезпечує його безперебійну роботу і захист від перевантажень.

  1. Розподільча коробка: з'єднайте кабель від насоса з кабелем від розподільчої коробки.
  2. Реле тиску: встановіть реле тиску, яке буде автоматично включати і вимикати насос при досягненні заданого тиску.
  3. Автоматичний вимикач: встановіть автоматичний вимикач для захисту насоса від перевантажень.
  4. Гідроакумулятор: підключіть гідроакумулятор для підтримки стабільного тиску у системі.
  5. Манометр: встановіть манометр для контролю тиску води.

Схема підключення до водопостачання

  1. Підключення до водопровідної мережі: з'єднайте вихід насоса з водопровідною системою вашого будинку.
  2. Установка фільтрів: для захисту системи від забруднень встановіть фільтри на вході і виході насоса.
  3. Установка манометра: манометр дозволяє контролювати тиск у системі.

Запуск і тестування системи

Після завершення монтажу і підключення необхідно провести тестування системи:

  1. Запуск насоса: увімкніть насос і перевірте його роботу.
  2. Перевірка тиску: слідкуйте за показаннями манометра і реле тиску.
  3. Перевірка герметичності: переконайтеся у відсутності витоків у місцях з'єднань.

Обслуговування та експлуатація

Для довговічної і надійної роботи свердловинного насоса необхідно регулярно проводити його обслуговування:

  1. Очищення фільтрів: періодично перевіряйте і очищуйте фільтри від забруднень.
  2. Перевірка реле тиску: слідкуйте за правильною роботою реле тиску і за потреби проводьте його налаштування.
  3. Перевірка кабелю та з'єднань: регулярно оглядайте кабель і місця з'єднань на предмет пошкоджень.

Висновок

Правильна схема підключення свердловинного насоса є запорукою його довговічної і безперебійної роботи. Дотримуючись усіх рекомендацій та інструкцій, ви забезпечите надійне водопостачання вашого будинку або підприємства. Якщо у вас виникнуть питання або труднощі, звертайтесь до спеціалістів компанії «Електромотор», Україна, які завжди готові допомогти з вибором і установкою свердловинного насоса.
