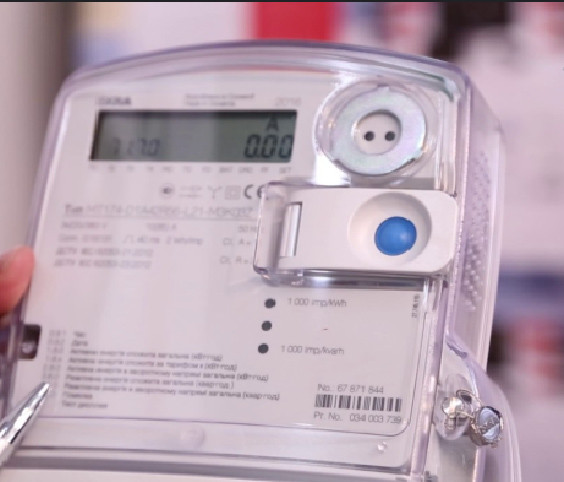

Під'єднання, параметризація та підготовка до роботи лічильника Iskra MT174-D1 5(85)A

Електронний однофазний лічильник активної електроенергії Iskra MT174-D1 — це надійний і точний пристрій обліку, призначений для побутових і комерційних потреб. Завдяки широкому діапазону струму (від 5 до 85 А), компактному дизайну та наявності інтерфейсів зв'язку, цей прилад має популярність серед енергопостачальних компаній і приватних користувачів. У цій статті читайте, як правильно параметризувати, під'єднати та підготувати до експлуатації цей лічильник.

Основні характеристики Iskra MT174-D1

Перед початком робіт важливо ознайомитися з технічними характеристиками пристрою:

• Тип пристрою: однофазний лічильник активної енергії

• Номінальний струм: 5 A

• Максимальний струм: 85 A

• Напруга: 230 В

• Клас точності: 1.0

• Інтерфейс зв'язку: оптичний (IEC 62056-21), RS485 (у деяких модифікаціях)

• Тип встановлення: на DIN-рейку

• Наявність РК-дисплея: так, з циклічним відтворенням параметрів

Під'єднання лічильника

Перед під'єднанням переконайтеся, що лінія зневоднена та дотримана всі заходи електробезпеки.

На корпусі лічильника нанесена схема під'єднання. Зазвичай, стандартне під'єднання виконується в такий спосіб:

• Клемма 1 (L-in): Введення фази

• Клемма 2 (L-out): Виведення фази на навантаження

• Клема 3 (N-in): Введення нуля

• Клема 4 (N-out): Виведення нуля на навантаження

Важливо дотримуватися правильності під'єднання — помилка може призвести до некоректної роботи або пошкодження приладу.

Ініціалізація й параметризація

Лічильники Iskra серії MT174 дають змогу проводити параметризацію через оптичний порт або інтерфейс RS485залежно від комплектації.

• Оптична головка (IEC 62056-21)

• Програмне забезпечення Iskra MDM або аналогічне (наприклад, PSEM)

• Персональний комп'ютер або ноутбук зі встановленою програмою

1. Під'єднання оптичної головки: Поєднайте головку з оптичним портом на лицьовій панелі лічильника. Переконайтеся в щільному приляганні.

2. Запуск програмного забезпечення: Відкрийте утиліту конфігурації (Iskra MDM). Встановіть з'єднання з лічильником.

3. Введення пароля: Виберіть пароль доступу. Зазвичай за замовчуванням використовується заводський пароль, який має бути замінений після першого налаштування для гарантування безпеки.

4. Читання параметрів: Програма вважає поточну конфігурацію лічильника. Тут можна побачити:

   • дату та час

   • поточні тарифи,

   • номери тарифних зон,

   • ліміти потужності,

   • параметри інтерфейсу зв'язку.

5. Настроювання параметрів:

   • Встановіть коректні тарифні інтервали (якщо використовується багатотарифний облік).

   • Налаштуйте дату та час.

   • Задайте ідентифікатори пристрою та адресу для мережевої взаємодії.

   • Налаштуйте швидкість передавання даних RS485 (за замовчуванням 9600 бод).

6. Запис параметрів: Після налаштування збережіть зміни в незалежну пам'ять лічильника.

7. Перевірка: Переконайтеся, що на дисплеї зображаються коректні дані (напруга, струм, потрібна енергія).

Підготовка до роботи та пломбування

Після завершення налаштування необхідно виконати такі дії:

• Закриття клемної кришки.

• Пломбування: Встановіть пломби на клемну кришку та на кришку оптичного порту (якщо передбачено).

• Тестування: Подайте напругу та переконайтеся в нормальній роботі приладу — індикація на дисплеї, миготіння світлодіода (пропорційно споживанню енергії), відгук на команди через інтерфейс зв'язку.

Додаткові можливості

Лічильник Iskra MT174-D1 підтримує:

• Багатотарифний облік (до 4 тарифів)

• Лічба часу за зонами

• Ведення журналу подій (вимкнення, втручання)

• Захист від зворотного струму

• Робота з АСКУЕ через RS485

Відео лічильника Iskra MT174-D1 5 (85)A

Лічильник Iskra MT174-D1 — це сучасне рішення для точного обліку електроенергії в однофазних мережах. Його підготовка до роботи не становить складності за наявності базових знань і обладнання. Грамотна параметризація забезпечує надійну роботу пристрою в складі систем енергомоніторингу або автоматизованого обліку. Якщо вам необхідні консультації, допомога в настроюванні або підбір обладнання — фахівці компанії Електромотор готові надати професійну підтримку.
